Misja lotu drona: planowanie i najlepsze praktyki

Wprowadzenie

W rolnictwie precyzyjnym dron stał się dziś niezastąpionym narzędziem: umożliwia obserwację upraw z góry, zbieranie danych wizualnych, wielospektralnych i termicznych oraz przekształcanie informacji w ukierunkowane decyzje agronomiczne. Jednak jakość uzyskanych danych i bezpieczeństwo operatora zależą bezpośrednio od sposobu zaplanowania lotu. Często panuje tendencja do traktowania samego lotu jako „centralnego” momentu misji, podczas gdy w rzeczywistości najważniejsza część odbywa się przed startem. Staranne planowanie pozwala nie tylko zapewnić jakość zebranych danych, ale także działać zgodnie z przepisami ENAC, unikając zagrożeń dla ludzi, mienia i sprzętu.

Prawidłowe skonfigurowanie lotu oznacza wcześniejsze określenie szeregu parametrów, które bezpośrednio wpływają na końcowy wynik: rozdzielczość zdjęć, pokrycie między zdjęciami, wysokość lotu, prędkość lotu oraz jakość przetworzonych danych.

Kluczowe parametry misji lotu

Parametry techniczne, które bezpośrednio determinują jakość danych, to: wysokość lotu, pokrycie boczne i czołowe oraz prędkość lotu. Parametry te można regulować za pomocą interfejsu aplikacji nadajnika. Istnieją też inne parametry, pośrednio powiązane z powyższymi: szacowany czas lotu i rozdzielczość terenowa.

• Wysokość lotu wpływa bezpośrednio na rozdzielczość przestrzenną (czyli GSD, Ground Sampling Distance) oraz czas trwania misji (im niższa wysokość lotu, tym dłuższy czas trwania misji). Z jednej strony, lot na zbyt dużej wysokości obniża jakość szczegółów. Z drugiej strony, lot na zbyt niskiej wysokości oznacza konieczność wykonania większej liczby zdjęć, co przekłada się na większe zużycie baterii i dłuższy czas misji. W zależności od celu badania konieczne jest wybranie wysokości lotu zapewniającej odpowiednią rozdzielczość (np. w przypadku badania zachwaszczenia wysokość lotu może musieć być dość niska, aby wykryć nawet drobne szczegóły).
• Zarządzanie pokryciem czołowym i bocznym (side-overlap i frontal-overlap) między zdjęciami ma kluczowe znaczenie dla uzyskania danych, które można poprawnie przetworzyć, a także zgodnych map i modeli. Przez pokrycie rozumie się faktyczne nakładanie się zdjęcia wykonanego w danym punkcie ze zdjęciami sąsiednimi (z przodu, z tyłu, z boku). Dobre pokrycie zapewniające prawidłową rekonstrukcję fotogrametryczną wynosi 70-80%. Niewystarczające pokrycie powoduje powstawanie luk i artefaktów w wynikach badania, a jedynym rozwiązaniem jest wówczas powtórzenie lotu z odpowiednim pokryciem.
• Prędkość lotu można regulować w określonym zakresie ustalonym przez producentów dronów, w zależności od pozostałych wymienionych powyżej parametrów, przez co w praktyce jest ona zmienną zależną od wysokości lotu (rozdzielczości) i pożądanego pokrycia. Zbyt duża prędkość może powodować efekt „motion blur”, czyli rozmazanie zdjęć spowodowane zbyt szybkim przemieszczaniem się w stosunku do szybkości wykonywania zdjęć. I odwrotnie, zbyt mała prędkość zmniejsza efektywność lotu, wydłużając czas trwania misji.

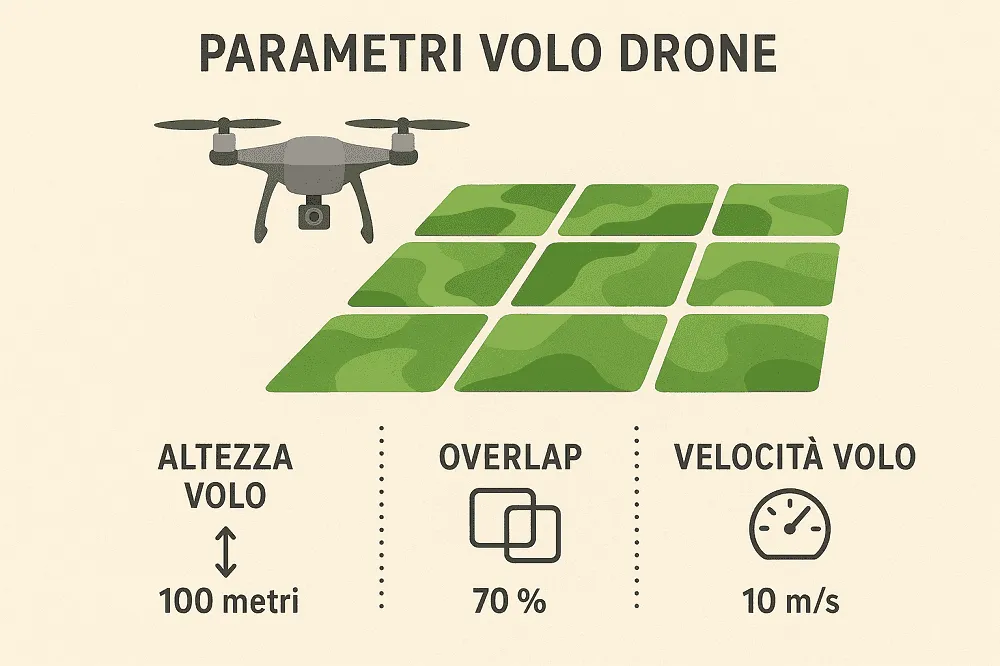

Rys. 1: Główne parametry misji drona.

Szacowany czas lotu zależy od wysokości i prędkości lotu. Ważne jest kontrolowanie tego parametru, ponieważ wpływa on na zarządzanie bateriami – warto rozważyć możliwość podzielenia misji na kilka etapów (w celu wymiany baterii).

Rozdzielczość przestrzenna (cm/piksel) zależy od wysokości lotu i jakości czujnika. Ogólnie rzecz biorąc, czujnik wielospektralny wymaga większej stabilności i precyzji, podczas gdy kamera w zakresie widzialnym (RGB) może być wykorzystywana do badań pokrycia terenu.

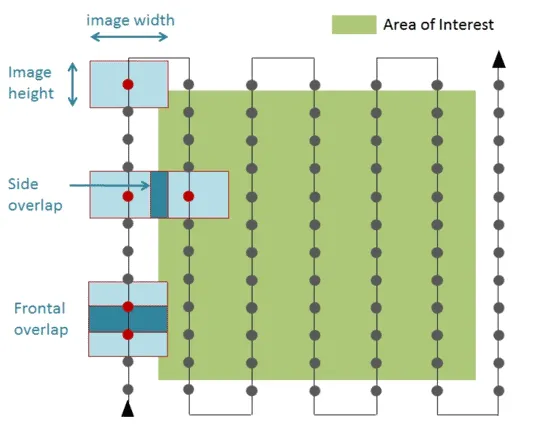

Rys. 2: Pokrycie czołowe i boczne między zdjęciami. Na zielono obszar zainteresowania. Na szaro misja lotu z kropkami wskazującymi zdjęcia wykonane przez czujnik.

Najczęstsze błędy

Znajomość najczęstszych błędów służy właśnie temu, by im zapobiegać. Pierwszym błędem jest praca z bateriami niecałkowicie naładowanymi lub niesprawdzonymi, co jest jedną z najczęstszych przyczyn nagłych przerw i utraty danych. Podobnie ustawienie nieprawidłowych wysokości lotu nie tylko wpływa na jakość badania, ale może również skutkować naruszeniem przepisów dotyczących przestrzeni powietrznej, co niesie ze sobą niebagatelne konsekwencje. Innym często niedocenianym aspektem jest kalibracja czujnika: pominięcie jej oznacza ryzyko zebrania zdjęć bezużytecznych lub nieporównywalnych w czasie. Istotną rolę odgrywają również warunki pogodowe: silny wiatr, zmienne oświetlenie i zachmurzenie (częściowe lub całkowite) mogą pogorszyć jakość uzyskanych zdjęć. Wreszcie, obecność przeszkód, takich jak drzewa, linie energetyczne czy budynki, jeśli nie zostanie prawidłowo oceniona, może zamienić prosty lot w potencjalne ryzyko operacyjne.

Dbałość o każdy szczegół przed startem oznacza drastyczne zmniejszenie prawdopodobieństwa błędu i zapewnienie zbioru spójnych, jednorodnych danych, rzeczywiście przydatnych do analizy agronomicznej.

Lista kontrolna pilota

Aby uniknąć nieprzewidzianych sytuacji, warto zawsze mieć pod ręką listę kontrolną. Równie ważne jest dostosowanie listy kontrolnej do własnej floty dronów oraz rodzaju wykonywanego badania.

Przykładowa lista kontrolna dotycząca użycia drona w badaniach rolniczych wygląda następująco:

W dniach poprzedzających misję lotu:

• Sprawdzić przestrzeń powietrzną (strefy podlegające ograniczeniom, NOTAM, CTR itp.)
• Sprawdzić ewentualną obecność przeszkód w obszarze badania (wysokie drzewa, słupy energetyczne itp.), obszarów zatłoczonych lub wrażliwej infrastruktury
• Sprawdzić stan naładowania baterii drona i nadajnika
• Sprawdzić, czy ładunek użyteczny, śmigła, silniki i konstrukcja drona nie są uszkodzone
• Sformatować karty SD i upewnić się, że jest wystarczająco dużo pamięci na zdjęcia
• Sprawdzić prognozę pogody i indeks K (zakłócenia elektromagnetyczne)
• Zasymulować misję lotu w dedykowanej aplikacji
• Ustawić parametry lotu i wybrać najlepszą kombinację
• Zapisać misję lotu z określonymi parametrami
• Upewnić się, że posiada się dokumenty niezbędne do bezpiecznego latania (licencję, ubezpieczenie) oraz ewentualne wymagane zezwolenia

W terenie, w chwili wykonywania misji lotu:

• Mieć do dyspozycji baterie zapasowe i zestaw awaryjny (apteczkę pierwszej pomocy, gaśnicę)
• Sprawdzić obszar misji lotu, aby zapewnić zgodność z przepisami
• Sprawdzić i uwolnić obszary przeznaczone do startu i lądowania
• Sprawdzić obecność osób nieświadomych w obszarze przelotu
• Skalibrować czujniki wielospektralne za pomocą dedykowanych paneli kalibracyjnych
• Wykonywać misję, zachowując zawsze kontrolę wzrokową nad dronem i otaczającym obszarem

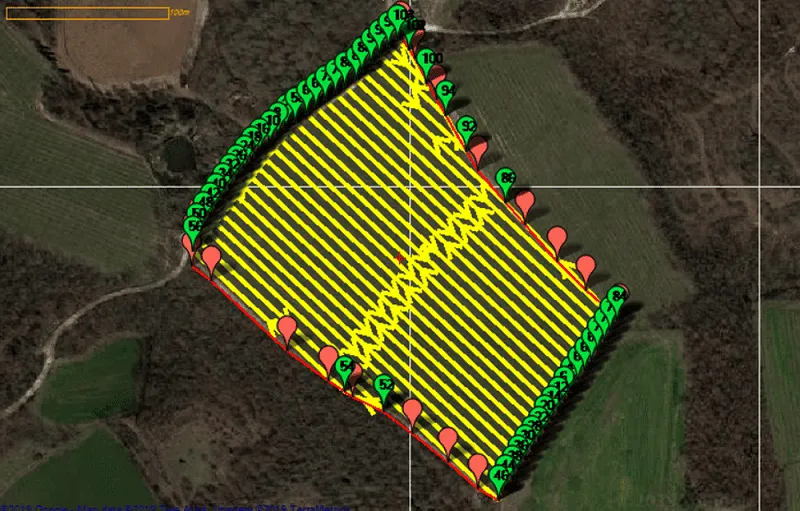

Rys. 3: Typowa misja drona w kontekście rolniczym.

Wnioski

Planowanie lotu to kluczowy etap. Prawidłowe ustawienie parametrów przed startem oznacza zapewnienie danych wysokiej jakości, na podstawie których generowane są wiarygodne mapy. Mapy te muszą wspierać decyzje agronomiczne. Z tego powodu etapy planowania lotu oraz sam lot w terenie należy uznać za integralną część pracy: to moment, w którym łączą się kompetencje techniczne, znajomość terenu i dbałość o bezpieczeństwo.
